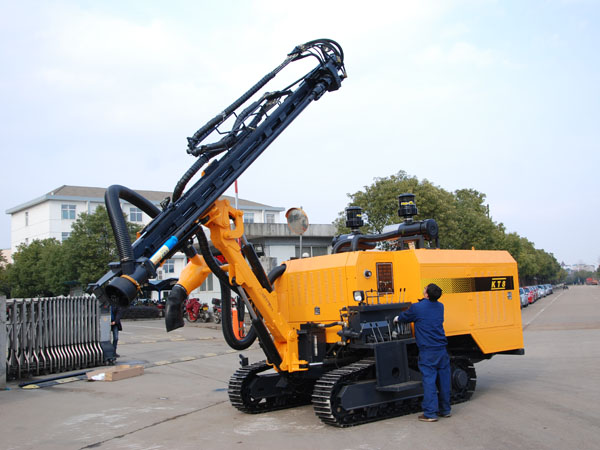

Máy khoan tích hợp áp suất cao
Ưu điểm
Máy khoan tích hợp áp suất cao KT8, cho khai thác mỏ lộ thiên cỡ vừa và nhỏ, các dự án xây dựng cơ sở hạ tầng và khai thác đá, sử dụng kỹ thuật khoan tiên tiến tiết kiệm năng lượng hiệu quả cao. Nó kết hợp các ưu điểm của máy khoan KT7 với thiết kế mới và các đặc trưng sau:
1. Bố trí ngoài dễ dàng cho việc vận hành và bảo trì.
2. Động cơ diesel Cummins 6CTA8.3-260 thay thế động cơ Yuchai YC6A260Z-20 mang lại mô men lớn hơn và mạnh mẽ hơn trong các môi trường làm việc khắc nghiệt.
3. Một hệ thống nhiều bơm thủy lực độc lập giúp loại bỏ van chia nhanh và mang lại sự ổn định.
4. Được trang bị với hệ thống máy nén khí trục vít áp suất cao một pha 13/17.
5. Hệ thống cần khoan đá tăng cường góc nâng cần khoan của máy khoan ngoài trời giúp đáp ứng được nhiều điều kiện làm việc khác nhau, đặc biệt là khoan các lỗ sâu. Buồng lái được sắp xếp theo hướng ngang giúp người lái có góc quan sát tốt.
6. Bánh xích bản xylanh bao gồm hệ thống đẩy hai cấp và động cơ quay hai cấp đáp ứng nhu cầu ứng dụng khác nhau.
7. Một sự bố trí cân bằng và tâm trọng lực thấp, với bốn bánh nặng, mô men phanh kép cơ khí/thủy lực và khung với thiết bị cân bằng tự ± 10° giúp thiết bị di chuyển an toàn và ổn định.
8. Máy khoan tích hợp ngoài trời được trang bị với một hệ thống lọc bụi khô hai cấp hiệu quả, giữ cho môi trường làm việc sạch hơn và tiết kiệm năng lượng.
Thông số kỹ thuật
| Model No. | |
| Độ cứng của đá | f=6-20 |
| Đường kính lỗ | 90-115 mm |
| Economic Chiều sâu khoan | 30 m |
| Tốc dộ di chuyển | 0-2.5 km/h |
| Độ leo dốc | 25° |
| Khoảng sáng gầm | 430 mm |
| Động cơ diesel | Cummins 6CTA8.3-C260-Ⅱ |
| Công suất máy | 194KW/2200r/phút |
| Lưu lượng khí máy nén trục vít | 13 m3/phút |
| Áp suất khí thải | 17 bar |
| Kích cỡ tổng(L*W*H) | 8000x2300x3000(mm) |
| Trọng lượng | 9600 kg |
| Tốc độ quay | 0-60 r/phút, 0-120 r/phút |
| Mômen quay | 1900 N·m |
| Đẩy kéo lớn nhất | 25000 N |
| Góc nâng tay khoan | Lên 54° Xuống 26° |
| Góc chao dọc vận chuyển | 147° |
| Góc quay vận chuyển | Phải 47° trái 47° |
| Góc quay ngang vận chuyển | Phải19°~97° |
| Góc quay tay khoan | Phải53° trái 53° |
| Khung góc cân bằng | Lên 10° Xuống 9° |
| Chiều dài đẩy(mm) | 3000 mm |
| Chiều dài bù(mm) | 900 mm |
| Búa khoan | HD35 hoặc HD45 |
| Ống khoan | φ64×3000 mm |
| Phương thức lọc bụi | Kiểu khô (tạo lớp lốc bụi bằng dẫn động thủy lực) |
KT8 so sánh với KT7
| KT8 | KT7 | Lưu ý | |
| Động cơ diesel | Cummins 6CTA8.3-260 | YuChai YC6A260Z-20 | Mô men xoắn và dung tích lớn hơn |
| Vận chuyển | Kết cấu chịu tải gia cường tấm lót, tấm chống mòn, Động cơ quay kép | Chịu tải rãnh thép, động cơ quay đơn | Tăng cường độ bền bỉ |
| Cần khoan | Hệ thống cần khoan đá | / | Tăng cường góc nâng cần khoan |
| Hệ thống thủy lực | Hệ thống nhiều bơm độc lập | Bơm kép + Van chia dòng | Tăng cường độ ổn định |
Phụ tùng thay thế khuyên dùng cho KT8
| Đường kính mũi khoan | 90mm -100mm | 100mm -105mm | 105mm -115mm |
| Ống khoan Dia. *L | Φ64 x3000mm | Φ64/Φ76x3000mm | Φ64/Φ76x3000mm |
| Búa khoan | 90/930 | 930/HD35 | HD35 /HD45 |
Hình ảnh chi tiết

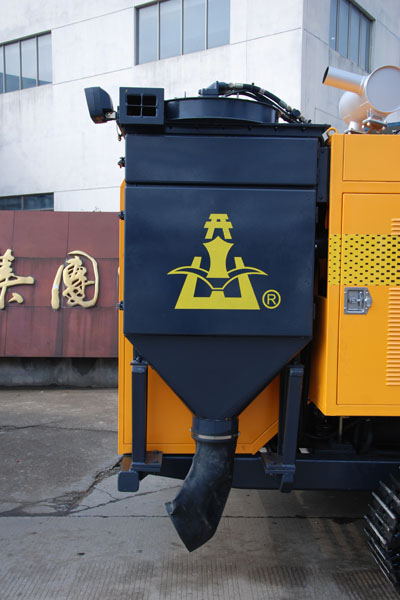

- Bộ lọc bụi
- Bộ hiển thị

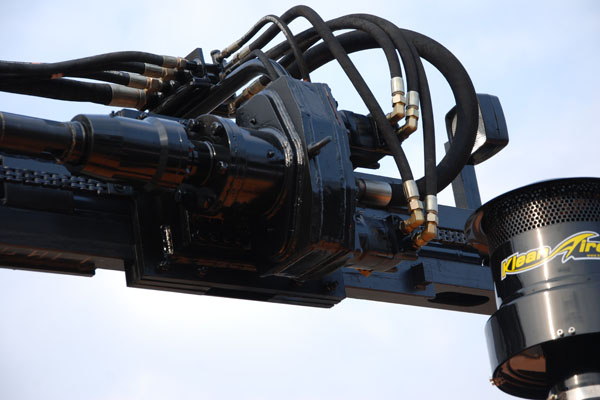

- Bộ hồi chuyển

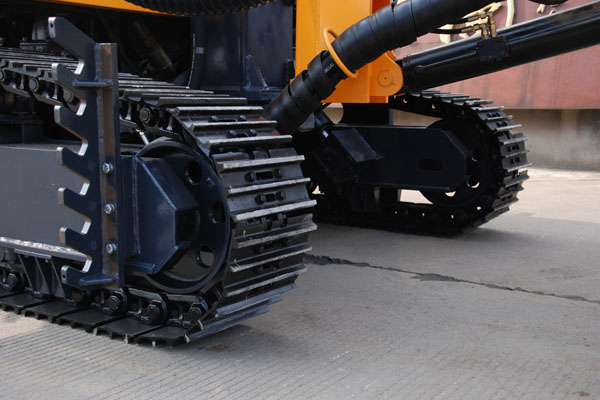

- Bánh xích

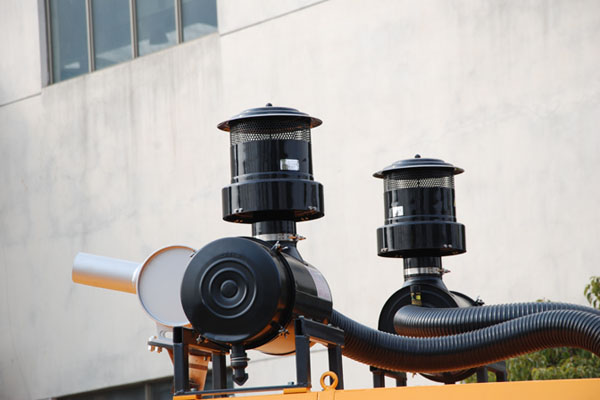

- Bộ lọc khí

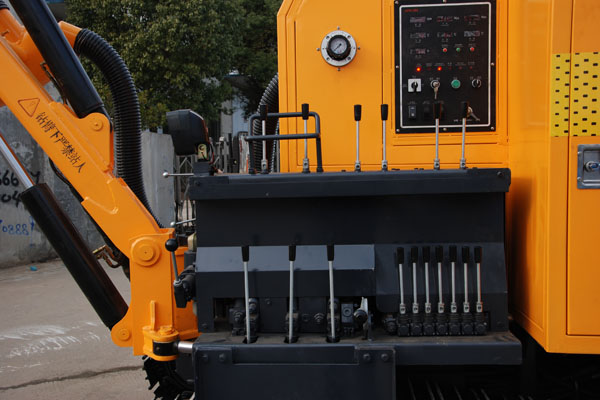

- Khu vực hoạt động
