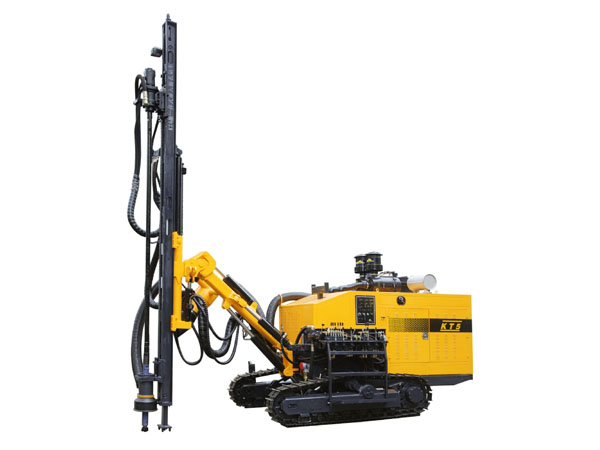

Máy khoan tích hợp áp suất trung bình
Máy khoan tích hợp áp suất trung bình KT5 của Kaishan kết hợp hệ thống khoan DTH và hệ thống máy nén khí trục vít. Với những ưu thế của cấu trúc chắc chắn và bền vững, hiệu năng đáng tin cậy, dễ dàng vận hành, thân thiện và an toàn với môi trường, máy khoan tích hợp DTH ngoài trời được sử dụng rộng rãi trong các dự án khai thác mỏ và đào đất. Các đặc trưng của sản phẩm như sau:
1. Cấu trúc chắn chắn kết hợp máy khoan DTH và máy nén khí trục vít áp suất trung bình.
2. Máy nén khí trục vít áp suất trung bình pha đơn với lưu lượng lên tới 10m3/phút và áp suất 1.5MPa cho tác động khí nén, hiệu quả cao và tiêu thụ ít năng lượng.
3. Sự phân bố trọng lực thấp và cân bằng trên xe với bốn bánh nặng và một cấu hình dẫn hướng (bánh xe lái, bánh xe dẫn hướng, bánh xe đẩy, bánh xe điều khiển và một đường dẫn), một thiết bị cân bằng tự động 19° và hệ thống khóa kép điều khiển độc lập giúp ổn định trong nhiều điều kiện làm việc khác nhau. Máy khoan cũng được trang bị động cơ hai cấp và cấu trúc giảm tốc mang lại sự kết hợp hoàn hảo giữa tốc độ và sức mạnh.
4. Bơm thủy lực thay thế cỡ lớn được gắn trực tiếp lên đằng sau động cơ với cấu trúc đơn giản để giảm thiểu lỗi sai sót..
5. Hệ thống nâng cần khoan cỡ lớn đáp ứng nhu cầu nhiều điều kiện khác nhau và nhiều trường hợp, đặc biệt là các lỗ sâu.
6. Hệ thống điều khiển thủy lực tích hợp và bệ máy bố trí trung tâm giúp điều khiển toàn bộ thiết bị.
7. Một van đảo chiều cho quá trình quay và tốc độ dẫn động có thể điều chỉnh theo các đặc tính khác nhau và điều kiện khác nhau của đá để đạt tốc độ khoan cao.
8. Một hệ thống kiểm soát thời gian thực và hệ thống tự bảo vệ ổn định phản ánh và điều khiển chính xác trạng thái hoạt động của khoan. Nó sẽ tự động tắt khi trạng thái hoạt động ra ngoài khoảng thiết lập hoặc có lỗi xảy ra với thiết bị.
9. Hệ thống lọc bụi kho hai cấp hiệu quả, giữ cho môi trường làm việc sạch hơn và tiết kiệm năng lượng.
Thông số kỹ thuật
| Model No. | |
| Độ cứng của đá | f=6-20 |
| Đường kính lỗ | 80-105 mm |
| Chiều sâu khoan | 25m |
| Tốc dộ di chuyển | 2.5-4.0 km/h |
| Độ leo dốc | 30° |
| Khoảng sáng gầm | 430mm |
| Động cơ diesel | YC6A180Z-T21 |
| Công suất máy | 140 KW |
| Lưu lượng của máy nén khí | 10 m3/phút |
| Áp suất khí thái | 15 bar |
| Kích cỡ tổng (L*W*H) | 6500×2400×2600 (mm) |
| Trọng lượng | 8000 kg |
| Tốc độ quay | 0-120 r/phút |
| Mômen quay | 1400 N·m |
| Đẩy kéo lớn nhất | 25000 N |
| Góc nâng vận chuyển | Lên 54° Xuống 26° |
| Góc chao dọc vận chuyển | 147° |
| Góc quay vận chuyển | Phải 47° trái 47° |
| Góc quay ngang vận chuyển | Phải 15° trái 97° |
| Góc quay tay khoan | Phải 53° trái 15° |
| Khung góc cân bằng | Lên 10° Xuống 9° |
| Kiểu đẩy | Thủy lực-Xylanh-Bánh xích |
| Chiều dài đẩy(mm) | 3000 mm |
| Chiều dài bù(mm) | 900 mm |
| Búa khoan | 35A |
| Ống khoan | φ64×3000 mm |
| Phương thức lọc bụi | Kiểu khô (tạo lớp lốc bụi bằng dẫn động thủy lực) |
Phụ tùng thay thế khuyên dùng cho KT5
| Đường kính mũi khoan | 100-105 mm | 90 mm -100 mm |
| Ống khoan Dia. *L | Φ64/Φ76 x3000 mm | Φ64 x 3000 mm |
| Búa khoan | HD35/HD45/930 | KQ90 |
Hình ảnh chi tiết

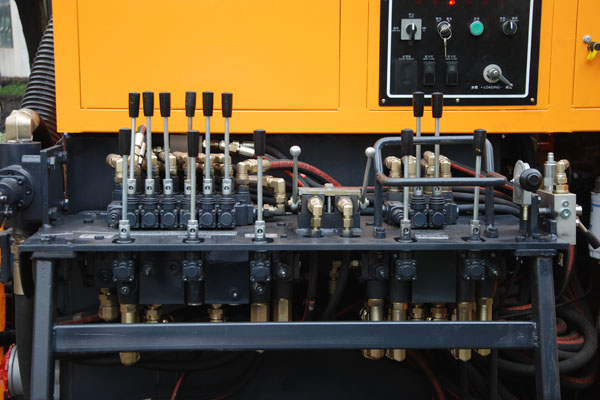

- Vùng hoạt động

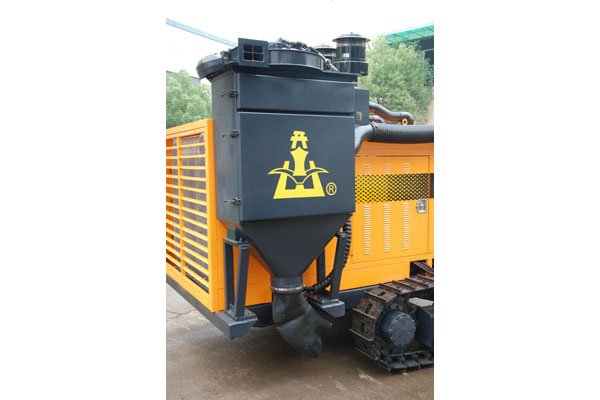

- Bộ lọc bụi

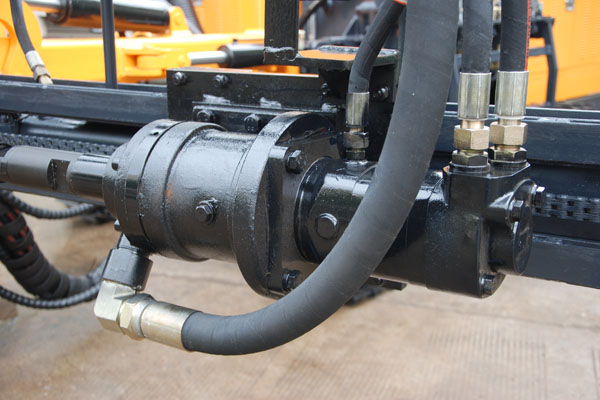

- Bộ hồi chuyển

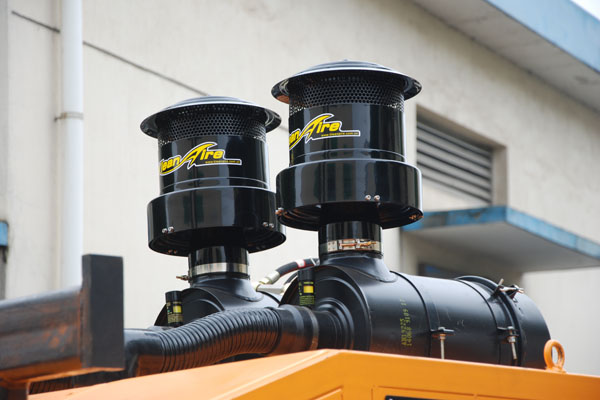

- Máy lọc không khí

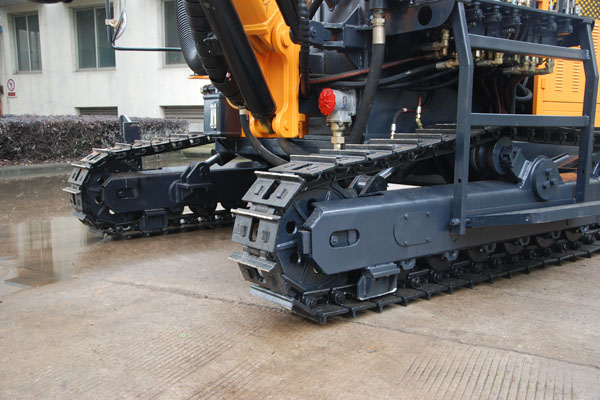

- Bánh xích

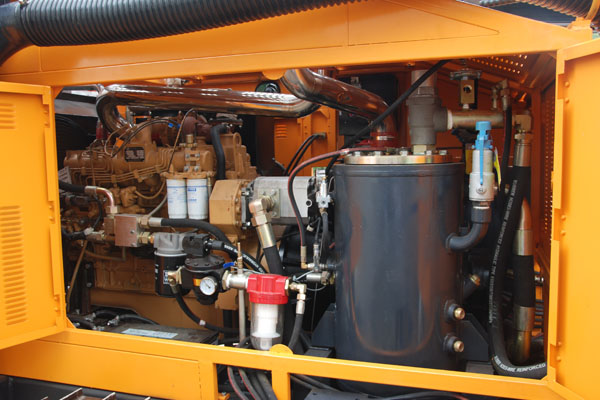

- Bên trong
