Máy khoan giếng

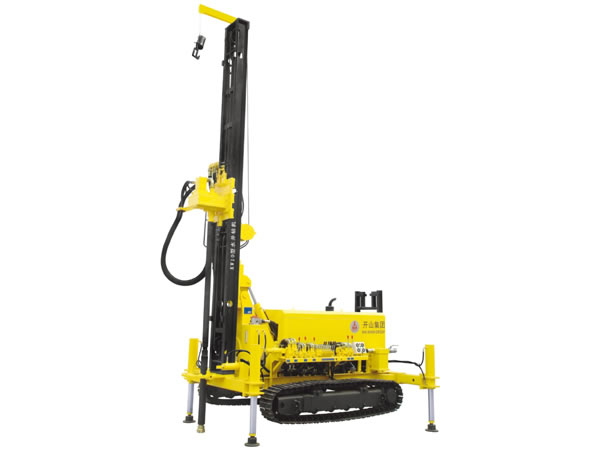

Máy khoan giếng KW10 là chiếc máy khoan đa chức năng, công suất nhẹ, hiệu quả. Nó chủ yếu được sử dụng cho khoan giếng nước và một số hố sâu trong lòng đất. Thiết bị khoan hố sâu này có thể tạo ra những hố sâu 120m với nhiều loại địa tầng khác nhau.
Đặc trưng
1. Cơ cấu quay mô men cao
Một bộ giảm tốc bánh răng động cơ thủy lực nhập từ nhãn hàng nổi tiếng được sử dụng cho máy khoan. Nó có cấu trúc gọn nhẹ và có thể cung cấp mô men quay mạnh mẽ. Do vậy, trục khoan ít bị kẹt, và đủ mô men ngược để cung cấp cho hoạt động khoan.
2. Các thành phần bơm dầu
Một bơm dầu dẫn động chuyền động được sử dụng nhằm cung cấp dòng chảy dầu áp suất cao ổn định và đáng tin cậy. Việc sửa chữa máy khoan giếng đồng thời cũng rất tiện lợi và chi phí thấp.
3. Xy lanh dầu đẩy
Một cơ chế đẩy của xy lanh dầu áp lực cao với đường kính lớn được sử dụng nhằm cung cấp lực nâng mạnh (khoảng 7 tấn), đảm bảo quá trình vận hành đáng tin cậy.
4. Chân thủy lực
Bốn Xy lanh thủy lực đường kính lớn vận hành riêng lẻ cho chân có vai trò điều chỉnh góc khoan, cũng như là đảm bảo độ ổn định vận hành cho máy trong suốt quá trình thao tác.
5. Xy lanh kép cho rãnh dẫn hướng
Có hai xy lanh dầu áp lực cao trong máy nhằm gia tăng độ ổn định của ray.
6. Hệ thống kiểm soát trung tâm
Hệ thống thủy lực trung tâm được tối ưu hóa, đảm bảo độ ổn định và độ bền khoan. Thiết kế thân thiện với người sử dụng.
7. Thiết bị định vị kiểu kết hợp
Thiết bị định vị kiểu kết hợp trong máy khoan giếng có thể điều chỉnh đĩa vị trí tùy thuộc kiểu trục khoan và búa khoan, đảm bảo độ chính xác cao của quá trình khoan.
8. Cơ cấu cẩu
Một cơ cấu cẩu cũng có mặt nhằm nâng và gắn trục khoan cùng búa khoan, giúp giảm sức lao động.
Đặc trưng
| Model | KW10 | |
| Đường kính lỗ | Ф115-180mm | |
| Chiều dài lỗ | 120mm | |
| Khí tiêu thụ | 20-35 m3/min | |
| Áp suất vận hành | 1.05-2.46 mPa | |
| Khoảng sang gầm xe | 245 mm | |
| Hành trình xy lanh hỗ trợ | 1000 mm | |
| Hành trình xy lanh đẩy | 1750 mm | |
| Lực đẩy | 30000N | |
| Lực nâng | 70000N | |
| Tốc độ của rô to | Tốc độ tối thiểu | 50 rpm |
| Tốc độ tối đa | 100 rpm | |
| Mô men quay | 3200 N.m | |
| Tốc độ di chuyển | 0-2.5 km/h | |
| Độ leo dốc | 25° | |
| Động cơ (nhãn hiệu Yuchai) | ||
| Model động cơ | YC4D80 | |
| Công suất | 58kW/2400rpm | |
| Phụ tùng khoan | ||
| Búa khoan | DHD360 | |
| Đường kính trục khoan | Φ76/Φ89 mm | |
| Độ dài trục | 3000 mm | |
| Khối lượng tổng | 6000 Kg | |
| Kích thước tổng | 6000×2300×2500 mm | |
Phụ tùng đề xuất cho KW10
| Đường kính mũi khoan | φ115-180mm |
| Trục khoan (đường kính x chiều dài) | Φ76×3000mm /Φ89×3000mm |
| Búa khoan | DHD360 |
Chú ý: Bộ nén khí trục vít động cơ diesel cầm tay nhãn hiệu KAISHAN LGCY-22/20 được đề xuất sử dụng cho máy khoan giếng KW10 khi tạo ra các lỗ khoan có đường kính nhỏ hơn 165mm và độ sâu nhỏ hơn 120m.
